Teknik Membuat Gelas dengan Menggunakan Aplikasi Blender 3D

Disini kami akan membuat objek 3D (3 dimensi) gelas menggunakan Blender. Pertama-tama buka aplikasi Blender. Untuk memilih atau “select” pada Blender, digunakan klik kanan pada mouse (bukan klik kanan) dan untuk memilih atau “select” lebih dari 2 objek ditambah dengan menekan Shift pada keyboard. Langkah-langkah dalam membuat gelas adalah sebagai berikut :
1.      Buka aplikasi Blender hingga tampilan seperti ini.

2.      Hapus objek atau bangunan kotak yang sudah disediakan oleh Blender.

3.      Tambahkan objek atau bangunan tabung pada lembar kerja.


4.      Ubah nilai Vertices menjadi 17 dan Depth menjadi 2.5.

5.      Langkah selanjutnya adalah menghapus lapisan atas tabung dan membuat gagang gelas. Untuk melakukan tindakan tersebut, kita harus berpindah mode Object Mode à Edit Mode. Jika sudah berpindah mode, pilih Face Select untuk menyeleksi face area.









6.      Seleksi bagian atas tabung dengan klik kanan. Setelah itu tekan Delete atau X pada keyboard untuk menghapus lapisan atas tabung lalu pilih Faces.


7.      Ubah tampilan menjadi Right Ortho untuk memudahkan kita membuat gagang gelas dengan cara menekan Numpad 5 à Numpad 3. Tampilan akan menjadi seperti ini.

8.      Kemudian tabung dibagi menjadi 8 bagian dengan cara menekan Ctrl+R dan dilanjutkan dengan menggerakkan scroll pada mouse untuk menentukan jumlah ruang yang akan dibagi lalu tekan Enter.

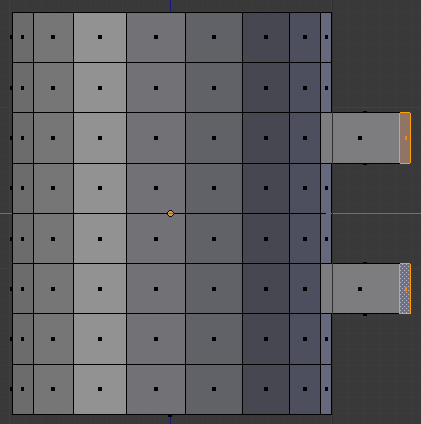

9.      Seleksi 2 buah kotak dari tabung yang telah dibagi tadi dengan cara Shift + klik kotak yang diinginkan. Setelah itu tekan E pada keyboard untuk fungsi Extrude (fungsi untuk menambahkan ruas ataupun sisi. Saat melakukan fungsi extrude, kita bisa sambil memasukkan nilai agar panjang 2 tangkai sama.



10.  Lakukan rotasi pada permukaan depan gagang agar gagang gelas bisa disatukan. Caranya dengan menyeleksi face area depan gagang lalu tekan RàXà-45 (untuk gagang atas) dan tekan Rà X à 45 (untuk gagang bawah). Fungsi R berarti rotasi, fungsi X sejajar sumbu X, dan 45 / -45 sebesar 45 derajat (searah jarum jam/berlawanan dengan jarum jam).

11.  Hapus face area bagian depan dari 2 ruas gagang.

12.  Pilih salah satu ruas pada gagang atas dan salah satu ruas pada gagang bawah yang sejajar lalu tekan F untuk menyatukan ruas tersebut. Lakukan dengan ruas yang lain.   à



13.  Kita akan menambahkan 2 buah modifier, yaitu Solidify dan Subdivision Surface. Perhatikan deretan icon menu pada sebelah kanan jendela Blender. Pilih icon Modifiers.

Lalu pilih Add Modifier à Solidify. Ubah ketebalan objek menjadi 0.1 kemudian pilih Apply.

Selanjutnya adalah menambahkan Subdivision Surface. Pilih Add Modifier à Subdivision Surface. Ubah nilai View sesuai dengan keinginan kita, pada kasus ini saya mengubah nilainya menjadi 5 dan pilih Apply.

Jangan lupa berikan aksen Smooth pada objek. Fungsi ini ada disebelah kiri jendela Blender.



14.  Pembuatan gelas telah selesai. Kita dapat memberikan warna dengan memilih menu Material (ada pada deretan icon Modifier). Berikut ini adalah tampilan sebelum proses render.

Output Program

Gambar gelas setelah proses render
